كيف تُصنع ألواح الألياف الكربونية؟ دليل شامل لعملية التصنيع الخاصة بها، ومزاياها، وتطبيقاتها

في صناعة المواد الجديدة، يُقال إن: "المنافسة في مستقبل التصنيع هي في جوهرها منافسة على المواد عالية الجودة."

تُعَدُّ ألواح الألياف الكربونية حاليًّا واحدةً من أكثر مواد المركبات عالية الأداء التي تتمّ مناقشتها على نطاق واسع. فإذا كنت تتبع قطاعات الطيران والفضاء، أو المركبات الجديدة للطاقة، أو معدات الرياضة الفاخرة، أو تعزيز المباني، فمن المؤكد أنك على درايةٍ بها. فبالنسبة للأبعاد نفسها، فإن وزنها لا يتجاوز خمس وزن الفولاذ، لكنها تتمتّع بقوة تراوح بين ٥ إلى ١٠ أضعاف قوة الفولاذ العادي. وبفضل مقاومتها الاستثنائية للتآكل والتشوّه والحرارة العالية، فهي بلا شك «المادة المتقدمة الشاملة» في العصر الصناعي.

يعرف الكثير من الناس أن ألواح الألياف الكربونية تمتلك قدراتٍ هائلة، لكنهم غير متأكدين تمامًا من طبيعتها بالضبط، أو كيفية تصنيعها، أو المزايا التي تتفوق بها على الألواح المعدنية التقليدية، أو القطاعات التي يمكن توظيفها فيها.

وفي هذه المقالة، سنوضّح لك كل هذه الجوانب دفعةً واحدة.

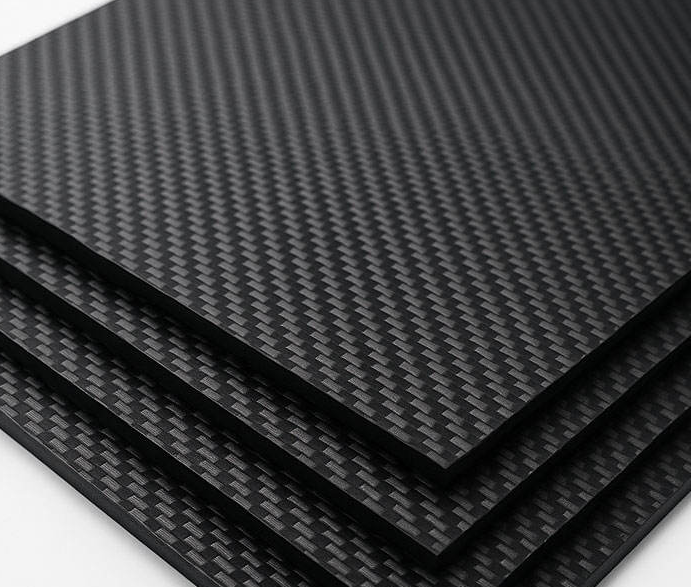

ما هي لوحات الألياف الكربونية؟

لوحات الألياف الكربونية هي ألواح مركبة تتكون من تقوية من الألياف الكربونية ومصفوفة راتنجية.

باختصار، لوحات الألياف الكربونية هي لوحات مركبة تُصنع باستخدام خيوط الألياف الكربونية أو أقمشة ألياف الكربون كطبقة أساسية معزِّزة، وراتنج الإيبوكسي كمصفوفة رابطة، ثم تُشكَّل عبر تصميم طبقي وخضوعها للتصليب عند درجات حرارة وضغوط عالية. وتُشارَك في المجال الصناعي عادةً باسم "اللوحات الكربونية المركبة".

وهي ليست لوحة مصنوعة من مادة واحدة، بل هي تركيبة من «الألياف والراتنج»: فتوفر ألياف الكربون مقاومةً فائقةً للشد والصلابة، بينما يربط راتنج الإيبوكسي هيكل الألياف ويُثبِّته، كما يحسّن في الوقت نفسه مقاومة اللوحة للرطوبة والتأكل والتقدم في العمر. وهكذا يكمّل المكونان بعضهما بعضاً، مما يؤدي إلى أداء شاملٍ يفوق بكثير أداء أي مادة معدنية واحدة.

كيف تُصنع لوحات الألياف الكربونية؟

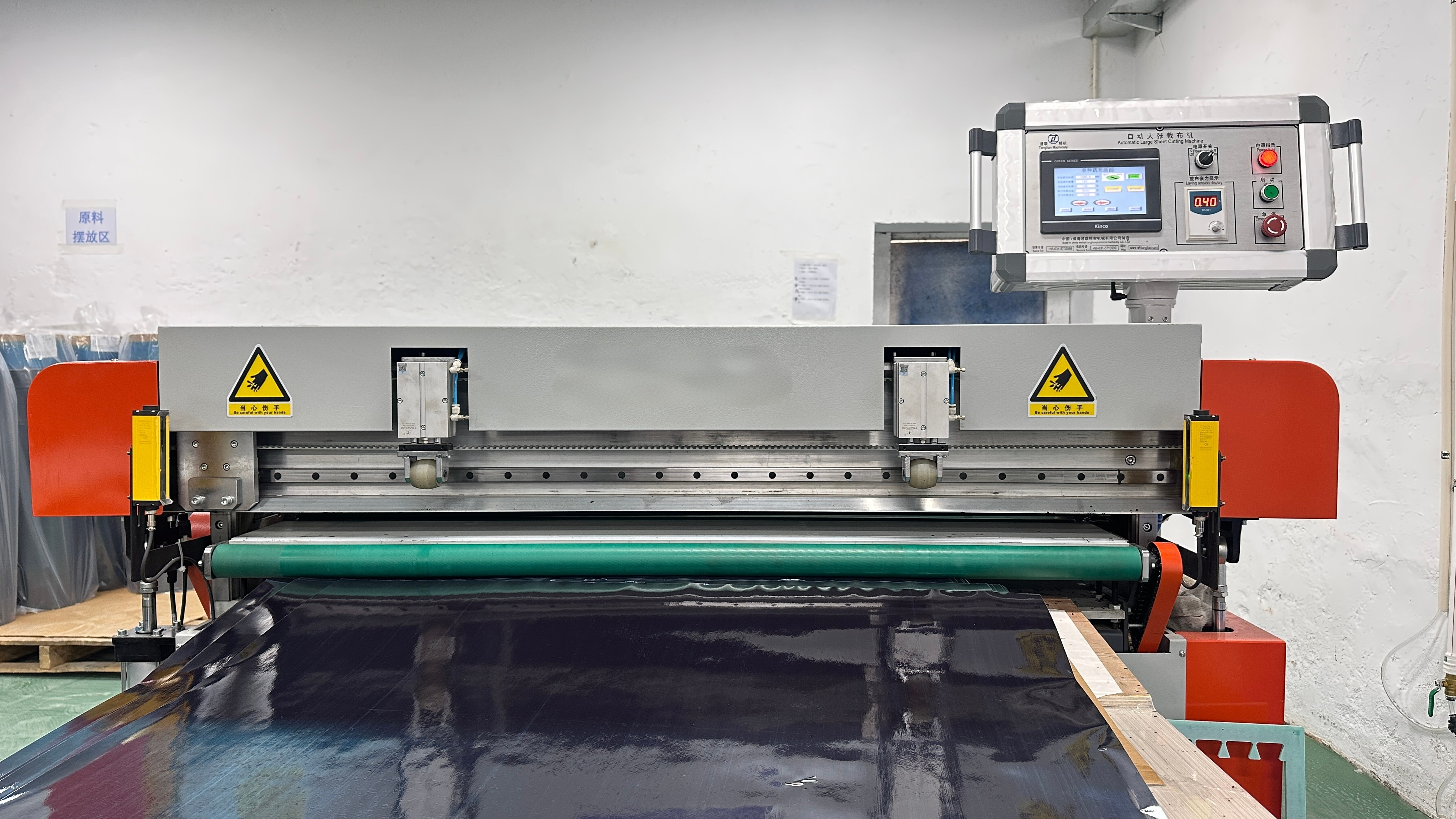

الخطوة الأولى: قص القماش (المعالجة الأولية للقماش)

الخطوة الأولى في عملية التصنيع هي إعداد المادة الخام الأساسية: ألياف الكربون مسبقة التشريب هذه المادة النسيجية قد تم ترطيبها مسبقًا بمزيج من راتنج الإيبوكسي والمصلب، وتُستخدم كطبقة أساسية لتصنيع ألواح الألياف الكربونية. ويتم الاعتماد على سماكة اللوحة النهائية وأبعادها ومواصفاتها الخاصة بتحمل الأحمال لتحديد كيفية قص لفات الألياف الكربونية باستخدام آلات قص رقمية تحكمية (CNC) بالكامل.
الهدف الرئيسي من هذه المرحلة هو إزالة الأنسجة التالفة أو المتجعدة أو الملوثة، وقص النسيج الكربوني إلى أوراق ذات أحجام قياسية استعدادًا لعملية التراكب اللاحقة. وفي الوقت نفسه، يتم حساب عدد طبقات النسيج الكربوني المطلوبة استنادًا إلى سماكة اللوحة؛ إذ تتطلب الألواح الرقيقة بضعة طبقات فقط، بينما قد تحتاج الألواح الصناعية السميكة إلى عشرات الطبقات من النسيج الكربوني.

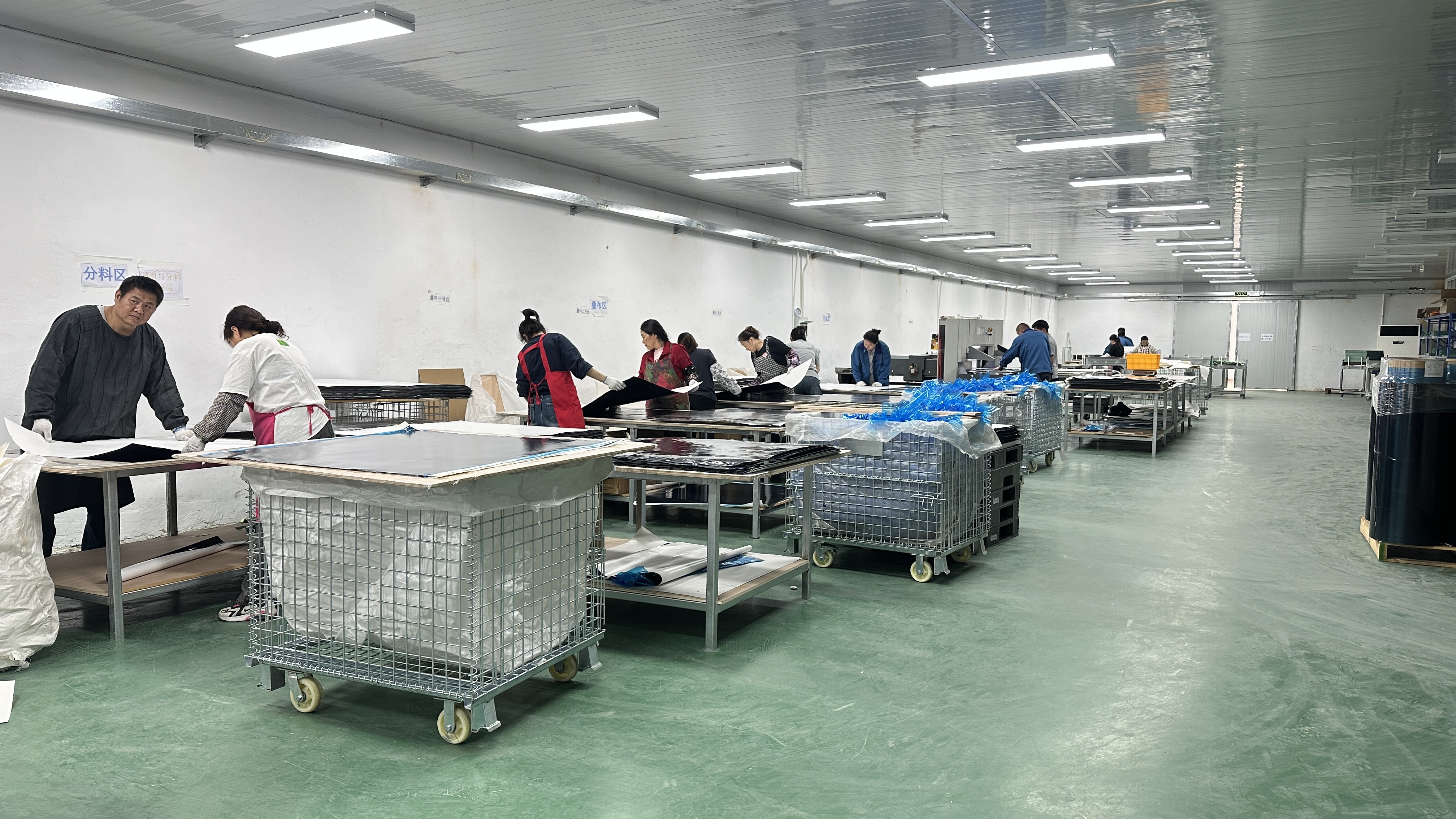

الخطوة ٢: التراكب (تجميع القالب الأساسي)

إذا كانت قصّ القماش هي المرحلة التحضيرية، فإن ترتيب الطبقات يُشكّل الأساس لإنشاء لوحة الكربون. ويقوم العمال بترتيب قماش الكربون المقطوع على شكل طبقات وفق خطة ترتيب مسبقة التصميم.

وهذه أيضًا المفتاح لتخصيص أداء ألواح الألياف الكربونية: فبالنسبة للأجزاء التي تتعرّض لإجهاد أحادي الاتجاه، يُرصّ قماش الكربون بشكل متجانس في الاتجاه نفسه؛ أما بالنسبة للألواح التي تتعرّض لإجهادات متعددة الاتجاهات وتتطلّب مقاومةً للضغط والالتواء، فيُرصّ القماش بطريقة طبقات متقاطعة عند الزوايا ٠° و٩٠° و±٤٥°. وبتعديل زوايا الترتيب وعدد الطبقات، يمكن تعديل صلادة لوحة الألياف الكربونية ومرونتها وقوتها الشدّية مباشرةً لتناسب ظروف التشغيل المختلفة.

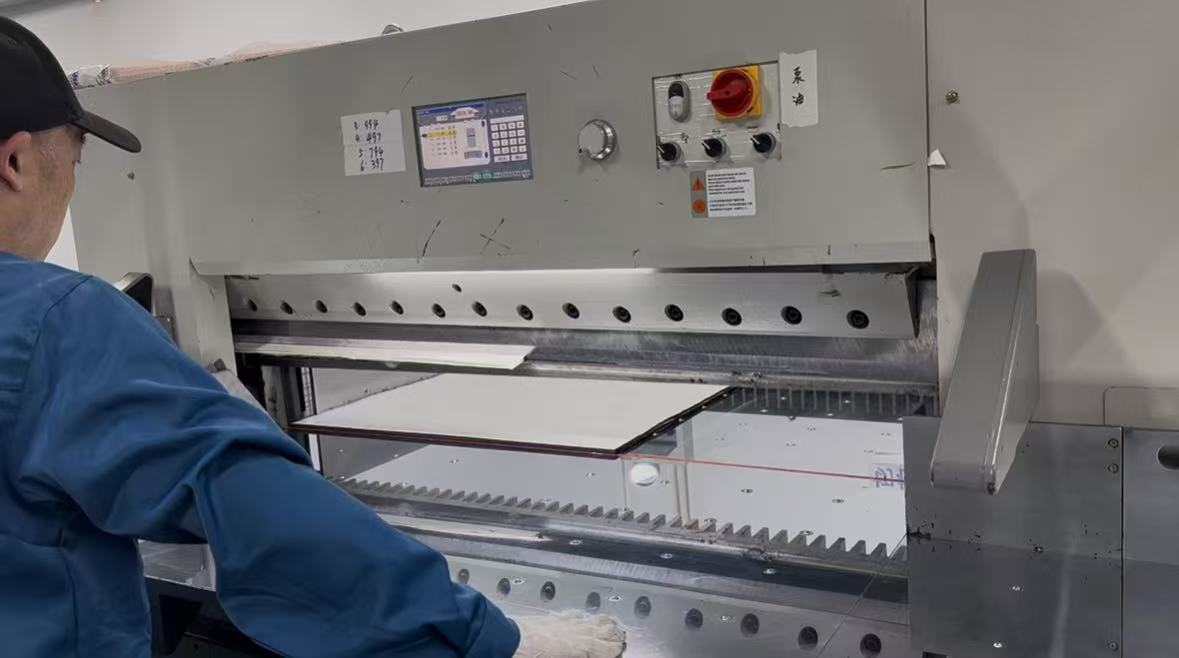

الخطوة ٣: قص اللوحة (التشكيل الدقيق)

بعد ترتيب قوالب ألياف الكربون، تكون حوافها غير متساوية وأبعادها لا تتوافق مع معايير المنتج النهائي. وفي هذه الخطوة، تُستخدم معدات قص دقيقة لقص القالب بالكامل بعناية وفقًا لمتطلبات العميل المحددة للطول والعرض.

وبالمقارنة مع قص الأقمشة الأولي، فإن عملية القص هذه تتطلب دقةً عالية جدًّا، مع التحكم الصارم في التسامح ليصل إلى مستوى المليمتر. ويضمن ذلك توحُّد أبعاد اللوح ومنع حدوث مشكلات مثل عدم انتظام السماكة عند الحواف أو عيوب التشكيل التي قد تظهر بعد عملية الضغط الحراري اللاحقة.

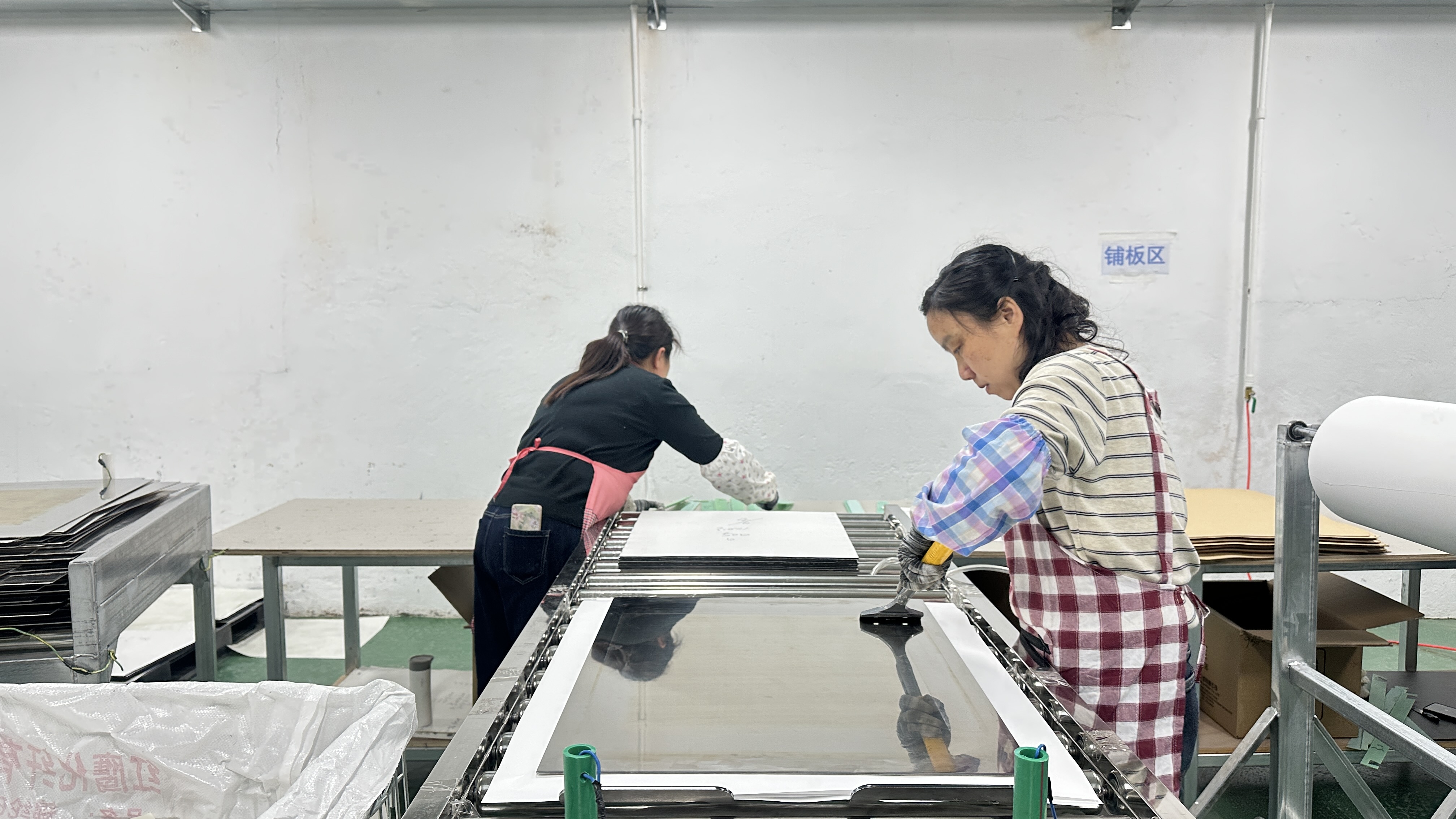

الخطوة 4: وضع الألواح (إدخالها في القالب)

بعد تشكيل قالب الألياف الكربونية، ينتقل إلى عملية التجميع. ويقوم العمال بتنظيف القوالب الفولاذية الخاصة لضمان خلو الجزء الداخلي منها من الملوثات، مما يمنع جزيئات الغبار من الالتصاق باللوحة أثناء الضغط وبالتالي تجنب حدوث عيوب. ثم تُوضع القوالب المقطوعة مسطحةً داخل القالب، مع إجراء تعديلات دقيقة بين كل طبقة لتنعيم التجاعيد وإزالة الهواء المحبوس.

أما بالنسبة للوحات الكربونية ذات الأشكال غير المنتظمة أو تلك التي تمتلك مواصفات خاصة، فيتم استخدام تجهيزات مساعدة متخصصة لتثبيت القالب في مكانه، مما يضمن عدم انزياحه أو تحركه أثناء عملية الضغط الساخن، وبالتالي ضمان تسطّح المنتج النهائي منذ المرحلة الأولى.

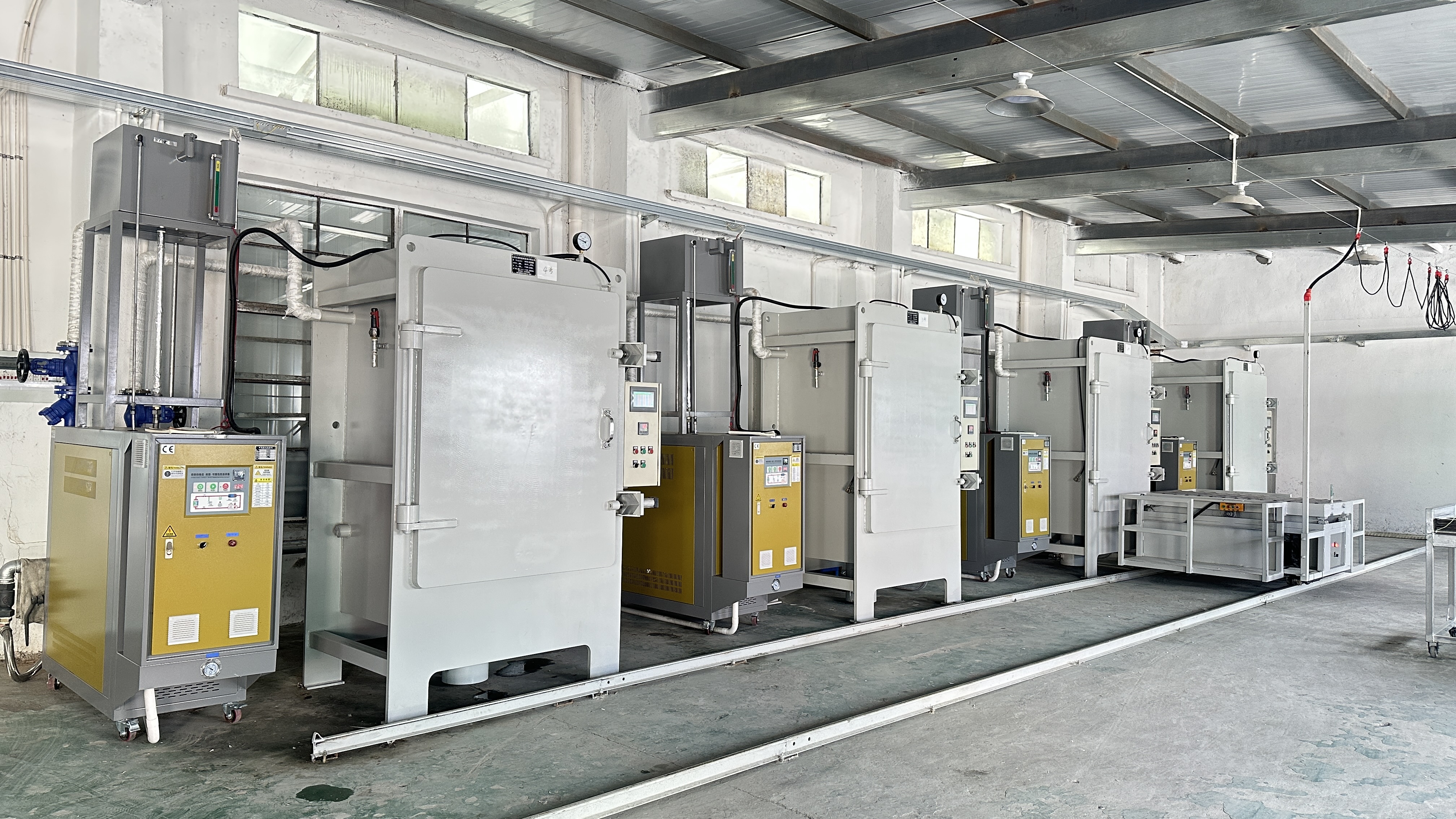

الخطوة ٥: الضغط الساخن (عملية التشكيل الأساسية)

هذه هي الخطوة الأهم في إنتاج لوحة صلبة من ألياف الكربون، لأنها تحدد بشكل مباشر كثافة اللوحة وقوتها وعمرها الافتراضي. ويُوضع القالب المحمل بالقطعة غير المكتملة داخل مكبس حراري هيدروليكي؛ وبمجرد إغلاق القالب، تُضبط معاملات محددة تتعلق بالحرارة والضغط والمدة الزمنية.

العملية القياسية في القطاع: تتم عملية التصلب في بيئة محكمة عند درجة حرارة ثابتة تتراوح بين ١٢٠°م و١٨٠°م، جنبًا إلى جنب مع ضغط عالٍ. وتؤدي الحرارة العالية إلى تليين الراتنج، ما يسمح له باختراق كل طبقة من نسيج ألياف الكربون، بينما يعمل الضغط العالي على طرد فقاعات الهواء الزائدة من داخل المادة. وبعد فترة من التصلب، تندمج الطبقات الفردية من نسيج ألياف الكربون تمامًا لتشكّل وحدة واحدة، مكوّنةً قطعة أولية صلبة وكثيفة من ألياف الكربون. وبمجرد اكتمال عملية التصلب، تُترك القطعة الأولية لتبرد تبريدًا طبيعيًّا وبطيئًا قبل فكها من القالب، وذلك لمنع التشوه أو التشقق الناجم عن فروق درجات الحرارة الكبيرة.

الخطوة ٦: إخراج القطعة من القالب وتركها لتبرد

وبعد اكتمال عملية التصلب، يُسمح للوحات بالبرودة تدريجيًّا حتى درجة حرارة الغرفة مع المعدات، وبعد ذلك يقوم الموظفون بإزالتها من القالب. ويؤدي التبريد البطيء إلى منع فعّال لمشاكل مثل التشوه، والتشقق، والإجهادات الداخلية المتبقية الناجمة عن فروق درجات الحرارة الكبيرة، مما يضمن بقاء اللوحات مسطّحة.

الخطوة 7: فحص الجودة (فرز المنتج النهائي)

اللوحات الأولية المصنوعة من ألياف الكربون والمُستخرجة من القالب لا تُعتبر بعدُ منتجًا نهائيًّا منتجات ؛ بل يجب أن تخضع لفحص جودة شامل وعمليات تشطيب دقيقة. في البداية، يقوم الموظفون بمعالجة ثانوية للوحات تشمل الصنفرة، والتلميع، والتقليم، والثقب لتحسين مظهرها وأبعادها. ثم تنتقل اللوحات إلى عملية فحص جودة متعددة الأبعاد:

١. الفحص البصري: التحقق من العيوب المرئية مثل الشقوق السطحية، والفقاعات، وعيوب المادة، والخدوش؛

٢. الفحص البُعدي: التحقق من الطول والعرض والسماكة والمسطّحية باستخدام الكاليبير والمستويات الروحية؛

٣. الاختبار الميكانيكي: أخذ عينات عشوائية من الألواح لاختبار مقاومة الشد ومقاومة الضغط ومقاومة الالتواء؛

ولا يُسمح بتغليف المنتجات وتخزينها في المستودع وتوزيعها على مختلف الأسواق الصناعية إلا بعد اجتياز جميع عمليات الفحص.

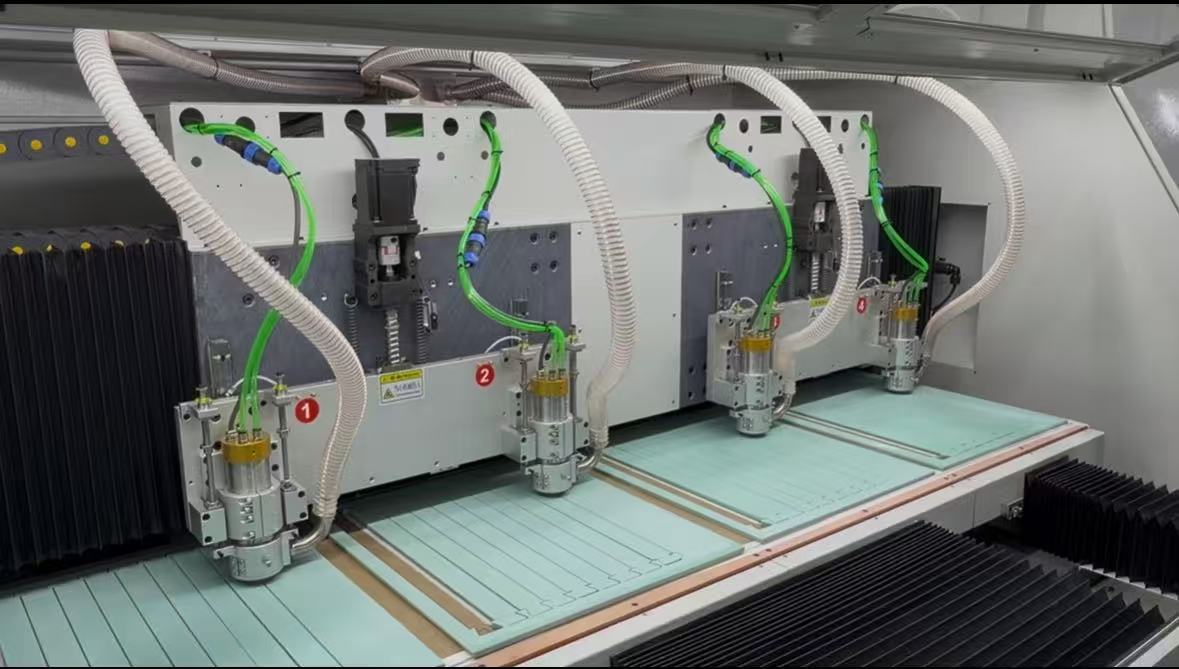

الخطوة ٨: التشغيل الآلي الدقيق باستخدام ماكينات التحكم العددي (CNC)

وبعد اكتمال عملية التصلب، يُسمح للوحات بالبرودة تدريجيًّا حتى درجة حرارة الغرفة مع المعدات، وبعد ذلك يقوم الموظفون بإزالتها من القالب. ويؤدي التبريد البطيء إلى منع فعّال لمشاكل مثل التشوه، والتشقق، والإجهادات الداخلية المتبقية الناجمة عن فروق درجات الحرارة الكبيرة، مما يضمن بقاء اللوحات مسطّحة.

مزايا ألواح الألياف الكربونية

اليوم، تحل الألواح الكربونية محل المواد التقليدية مثل الفولاذ وسبائك الألومنيوم والبلاستيك المقوى بالألياف الزجاجية بسرعةٍ متزايدة، وذلك بفضل خمس مزايا رئيسية تجعلها لا غنى عنها:

1. خفيفة الوزن وعالية القوة، ما يوفّر أقصى قيمة ممكنة مقابل المال من حيث خفض الوزن
2. مقاومة للتآكل ومقاومة للعوامل الجوية، ولا تتطلب أي صيانة على الإطلاق
3. مستقرة أبعاديًّا، وغير متأثرة بالتقلبات الحرارية
4. مقاومة للإجهاد المتكرر ومقاومة للاهتزاز، ومناسبة للظروف التشغيلية ذات التردد العالي
5. تخصيص مرن لتلبية مجموعة واسعة من الاحتياجات

استخدام الحالات

🚗 السيارات والسباقات: أغطية المحرك، وعمود الإدارة، ولوحات التزيين الداخلية. وتقليل الوزن يزيد السرعة ويقلل استهلاك الوقود/الطاقة الكهربائية.

✈ الطائرات المُسيرة والفضاء الجوي: الهياكل الخارجية للطائرات، والأجنحة، وهيكل الأقمار الصناعية. فكل غرام يتم توفيره من الوزن يزيد بشكلٍ ملحوظٍ من مدى الطيران أو مدة التحليق.

🏥 الأجهزة الطبية: أسرّة أجهزة التصوير المقطعي المحوسب (CT)، وأذرع الروبوتات الجراحية. ويتميّز ألياف الكربون بشفافيتها الممتازة أمام أشعة إكس، مما يضمن جودة تصوير واضحة وقدرة عالية على تحمل الأحمال.

📱 الإلكترونيات الاستهلاكية: هياكل الهواتف الذكية القابلة للطي، وأغطية أجهزة الحاسوب المحمولة، وعلب الساعات الفاخرة. خفيفة الوزن، متينة، وأنيقة.

من دقة قص الأنسجة إلى تحسين عملية الضغط الحراري، ووصولاً إلى ضوابط الجودة الصارمة، فإن صنع لوحة واحدة من ألياف الكربون يجسّد السعي الأمثل نحو التميّز في علوم المواد وفنون التصنيع.
لم تعد مجرد سلعة فاخرة تقتصر على مضامير السباق، بل أصبحت مادة أساسية عالية الأداء تشق طريقها إلى كل ركنٍ من حياتنا.
