Metoda Konvencionale e Formimit të Pllakave të Fibër Karboni të Parapregjitura

Në botën e sofistikuar të ajrohapes dhe prodhimit të nivelit të lartë, prepreg me Fibër Karboni teknologjia e formimit është si një "artizan i padukshëm", që modelon materiale të larta me një përpikmëri ekstreme, të kombinuara me fortësi dhe lehtësi. Si proces klasik në fushën e materialeve të përbëra, metoda tradicionale e formimit të pre-pregut të fibër karboni ka kaluar nëpër dhjetëra përsëritje dhe ende mbetet "kurrizi" i prodhimit të nivelit të lartë. Sot, do të analizojmë thellë logjikën bazë të kësaj teknologjie, për të parë se si transformohet nga një copë stofu me fibër karboni të ngopur me rezinë në një komponent kyç për një anije hapësinore dhe kornizën e trupit të një makinë garash.

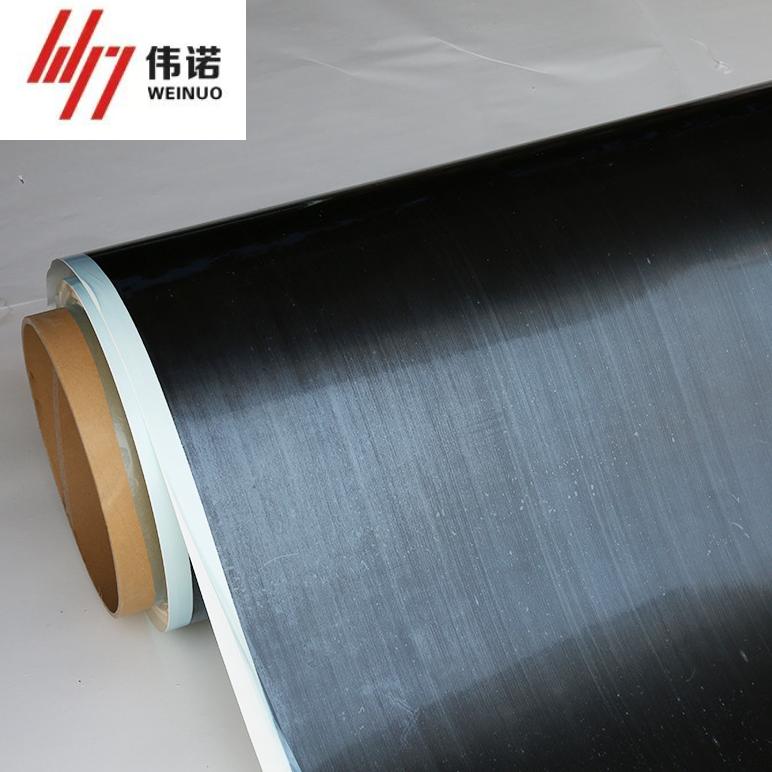

Çfarë është Pre-Pregu i Fibër Karboni?

Për të kuptuar metodën e formimit, duhet të kuptojmë së pari konceptin bazë të "prepreg". Thjesht, prepregu i fibërave të karbonit është "kombinimi i përsosur" i telit të fibërave të karbonit dhe harxhit - në një mjedis me temperaturë dhe presion të kontrolluar rreptësisht, harxhi epoksidik, harxhi fenolik dhe materiale të tjera të matricës ujten uniformisht në stofin e fibërave të karbonit për të formuar një rrotull materiali kompozit me ngjiturshmëri të caktuar ose fletë me një ngjiturshmëri të caktuar.
Kjo veçori e "parashtresimit" e dallon atë nga procesi i formimit të fibrave të thata: përmbajtja dhe shpërndarja e harxhit vendosen paraprakisht, dhe formimi i mëtejshëm vetëm duhet të fokusohet në mënyrën se si ta bëjë materialin të përshtatet saktësisht në formë dhe të ngurtësohet plotësisht, duke zvogëluar në mënyrë të konsiderueshme kompleksitetin e operacioneve në terren. Është si masa e gatuar paraprakisht para pjekjes, receta është rregulluar tashmë, gjëja e vetme që mbetet është të mësosh nxehtësinë dhe kohën e pjekjes.

Metoda e zakonshme e formimit

（1）Formimi me Autoklav
Procesi i standardit të artë për prodhimin e kompozitëve me performancë të lartë të klasës së industrisë ajrore. Përfshin sigilimin e vendosjes së paraprake të shkallës së fibërave të karbonit dhe formës në një çantë vakuumi dhe vendosjen e saj në një enë të madhe, me temperaturë të lartë dhe presion të lartë, rezervuari i nxehtë. Gjatë procesit të ngurtësimit, zbatohet njëkohësisht një presion i lartë uniform (disa atmosfera) dhe temperaturë e lartë në rezervuar, duke lejuar që rësinë të rrjedhë plotësisht dhe të kompaktifikojë fibrat, duke prodhuar pjesë me përmbajtje shumë të lartë të fibërave dhe porozitet të ulët.
Përparësia e këtij procesi është se prodhon pjesë strukturore komplekse me cilësi të paparë, me veti mekanike dhe konzistencë të shkëlqyeshme. Megjithatë, disavantazhet janë jashtëzakonisht të dukshme: pajisja e presionit të nxehtë është jashtëzakonisht e shtrenjtë, konsumon shumë energji dhe ka cikle prodhimi të gjata dhe të shtrena, kështu që zakonisht kufizohet në industrinë ajrore dhe makinat e garave F1, ku kërkohet performanca ekstreme.
（2）Formimi me Shtypje
Një proces shumë i efektshëm për prodhimin e vëllimeve mesatare deri në të larta. Vendos një sasi fikse prej prepregut ose komponimi formues (siç është SMC) brenda një kalëtri metalik të parinxehur, më pas mbyll kalëtrin dhe aplikon shtypje të lartë dhe temperaturë, në mënyrë që materiali të rrjedhë brenda boshllikut të kalëtrit dhe ta mbushë atë, dhe pastaj të ngurtësohet dhe formohet pas izolimit dhe ruajtjes së shtypjes.
Përparësitë e këtij procesi janë shkallë e lartë automatizimi, prodhim i shpejtë, saktësi e lartë dimensionale e produktit dhe sipërfaqe të gjitha dy anëve të rrafshta. Megjithatë, për shkak të nevojës për kalëtr të fortë që mund të përballojë shtypje të lartë, kostoja fillestare e investimit është më e lartë. Ky proces është shumë i përshtatshëm për prodhimin e pjesëve strukturore me sasi të madhe që kërkojnë cilësi të mirë të sipërfaqes, si panelet e karrocerisë së automjetit, kutitë e baterive dhe pajisjet sportive me performancë të lartë.
（3）Formimi me Çantë Vakuumi
Një proces bazik dhe i shpërndarë që përdor shtypjen atmosferike për të ngjeshur materialet kompozite. Një seri materialesh ndihmëse mbulohen me një shtresë të ngjitur dorazi ose prepreg dhe e gjitha sistemi sigilohet me një çantë vakuumi, e cila pompohet vazhdimisht nga një pompë vakuumi për të krijuar një shtypje negative, në mënyrë që shtypja atmosferike të aplikohet njëtrajtësisht mbi sipërfaqen e produktit, duke hequr ajrin dhe ngjeshur strukturën.
Ky metodë mund të rrisë në mënyrë të konsiderueshme përmbajtjen e fibrave, të zvogëlojë porozitetin dhe të përmirësojë njëtrajtësinë e shpërndarjes së rezinës, dhe kushti i saj është shumë më i ulët sesa ai i enës së nxehtë. Megjithatë, ajo mund të ofrojë vetëm një shtypje maksimale prej rreth 0,1 MPa, dhe kufiri i sipërm i performancës nuk është aq i mirë sa ai i procesit me shtypje të lartë, i cili përdoret gjerësisht në ndërtimin e anijeve, prototipizimin dhe pjesët kompozite me kërkesa mesatare performante.
（4）Rrotullimi i Mbështjelljes
Një proces drejtimi i specializuar në prodhimin e tubave të hollë me performancë të lartë. Përshkohet prerja e prerjes së fibrit të karbonit në një kënd specifik dhe më pas mbështillet me saktësi nën tension mbi një bosht, i cili zakonisht ndiqet nga mbështjellja e një shiriti kompresimi për të aplikuar shtypje ngjeshjeje, pastaj ngrohet dhe përpunohet në një furrë dhe zhvendoset për të marrë gypin.

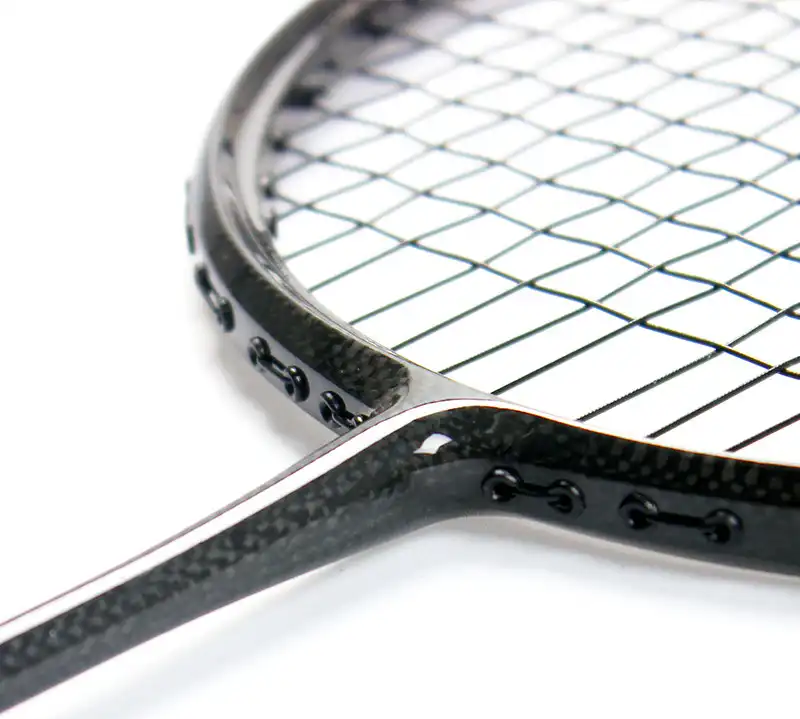

Ky proces lejon kontroll të saktë të orientimit të fibrave (p.sh., kombinime 0°, ±45°), duke arritur veti mekanike të shkëlqyera aksiale reciproke me saktësi të mirë dimensionale dhe cilësi të sipërfaqes. Megjithatë, ky proces bazohet në prepregj dhe boshte, ka efikasitet të kufizuar prodhimi dhe përdoret kryesisht në produkte sportive të nivelit të lartë si shaqet e degëve të golfit, shishat e peshkimit dhe krahët e furkës së biçikletave.
（5）Mbështjellja e Filamentit
Një proces i automatizuar për prodhimin e anëtarëve rotacionar me rezistencë të lartë. Fijet e vazhdueshme prej karboni përmbyten në një banjë smalte dhe më pas vendosen me saktësi nga një krye mbështjellëse të kontrolluar nga kompjuter mbi një mandrel që rrotullohet, në profile dhe kënde të paracaktuara derisa të arrijë trashësinë e dizajnuar, dhe pastaj ngurtësohen për të marrë formën.
Përparësia më e madhe e këtij procesi është që fijet janë të vazhdueshme dhe të tensionuara në mënyrë uniforme, duke lejuar një përqindje shumë të lartë të vëllimit të fibrave dhe përdorim të fortësisë, veçanërisht për enët që janë subjekt të shtypjes së brendshme. Megjithatë, kufizohet vetëm në forma rotacionare konvekse dhe pajisje të shtrenjta. Tipike pRODUKTET përfshijnë cilindra të gazit me presion të lartë (CNG/Hidrogjen), tubacione dhe trupa motorikë raketash.
（6）Pultruzion
Një proces shumë i efikshëm për prodhimin e vazhdueshëm të profileve të përbërë me prerje të vazhdueshme. Si "spageti", ai tërheq telashet e vazhdueshme të fibërave të karbonit ose stofat nëpër një banjë reçini për impregnim, pastaj i kalon nëpër një formë prej çeliku të saktë të nxehtë ku formohen paraprakisht, ngjeshen dhe vazhdimisht qëndrohen, dhe më pas tërhiqen përfundimisht nga një traktor dhe presen në gjatësi të vazhdueshme.
Procesi është jashtëzakonisht produktiv, duke lejuar prodhim automatik të vazhdueshëm, përdorim të lartë të materialeve të plota dhe efektivitet të konsiderueshëm në kostot. Megjithatë, produktet e tij janë të kufizuara në profile lineare me prerje të vazhdueshme, dhe forca gjatësore është shumë më e lartë se ajo transversale. Produktet e zakonshme përfshijnë anëtaret e urave të rëndës, ura kabllive, pole lavamanesh, dhe varius tisha dhe profile.
（7）Formimi me Çantë Shtypje
Mund të konsiderohet si një version i përmirësuar i formimit me çantë vakuumi. Bazuar në sistemin e çantës vakuum, forma e mbuluar plotësisht vendoset brenda një rezervuari hermetik të presionit, i cili jo vetëm që evakuon brendësinë, por gjithashtu përdor ajër të shtypur në rezervuar, duke ushtruar një presion pozitiv më të lartë (zakonisht 0,4-0,6 MPa) në pjesën e jashtme të çantës vakuum, duke ofruar kështu presione formimi më të larta sesa vakuumi i thjeshtë.
Ky metodë përmirëson në mënyrë të konsiderueshme përmbajtjen e fibrave dhe dendësinë e pjesisë pa nevojën e një investimi të madh në një enë presioni të nxehtë, dhe tejkalon procesin e çantës me vakuum të thjeshtë. Është ideale për prodhimin e pjesëve të mëdha që nuk mund të futen në një enë presioni të nxehtë, si p.sh. karkasat e anijeve të vogla deri në mesatare, pjesët e vagoneve dhe radomët e mëdhenj.

Krahasimi i Metodave të Formimit të Përparuar të Fibër Karboni

E ardhmja: Inovacioni në Trashëgimi

Tradita nuk do të thotë stagnim. Sot, industristia po kalon pengesa përmes "inovacioneve të vogla": për shembull, zhvillimi i harqeve me temperaturë të ulët dhe ngurtësim të shpejtë që zvogëlon kohën e ngurtësimit nga 2 orë në 30 minuta; përdorimi i pajisjeve automatike për mbulesa që zëvendësojnë vendosjen manuale për të përmirësuar efikasitetin; dhe madje edhe futja e algoritmeve të inteligjencës artificiale në dizajnimin e kallave për të optimizuar shpërndarjen e shtypjes për të reduktuar defektet.
Këto përmirësime i kanë lejuar proceseve tradicionale të ruajnë avantazhet e tyre të performancës, ndërkohë që po kalohen gradualisht në "efikasitet të lartë dhe kosto të ulët", dhe vazhdojnë të luajnë një rol të rëndësishëm në fushën e materialeve kompozite.
Nga anije hapësinore deri te pajisjet sportive, metoda tradicionale e formimit të parashtrënguar të fibër karboni interpreton filozofinë e prodhimit të "punës së ngadaltë dhe të qëndrueshme" me një përpjekje të fortë. Mund të mos jetë më e avancuara, por në skenarët ku kërkohet besueshmëri ekstreme, ky "traditë" është pikërisht garantia më e çmuar e cilësisë.
